液下齿轮泵

      液下齿轮泵设计采用保温夹套管道，应用先进的齿轮泵技术设计制造，加工精度高，配合精密。在AOS/AES/LAS装置中采用变频控制流量调节，流量稳定，转速低，电机功率小，使用寿命长。

液下齿轮泵参数范围：

     流量：0.1?240m3/h
     压力：14bar
     黏度：0.1-30000cps
     温度：-30?410℃
     标准深度：1000mm和2000mm，如有其它深度可设计订做。

液下齿轮泵型号表：
型号
连接尺寸
最大流量
m3 /h
最高压力bar
黏度范围
cps
最高转速rpm
电机功率
kw
最高温度
℃
STY-01
3/8″
  0.4
   14
0.5-3000
  1450
  0.55
410
STY-02
  3/8″
0.8
   14
0.5-3000
  1450
  0.75
410
STY-04
1/2″
1.2
14
0.5-5000
1450
1.1
410
STY-08
3/4″
2.5
14
0.5-6000
1450
2.2
410
STY-10
1″
3.2
14
0.5-8000
1450
3.0
410
STY-12
1-1/4″
4.9
14
0.5-8000
960
5.5
410
STY-14
1-1/2″
8.5
14
0.5-10000
960
7.5
410
STY-16
2″
28
14
0.5-10000
960
15
410
STY-18
3″
48
14
0.5-15000
650
22
410
STY-20
4″
65
12
0.5-15000
500
37
410
STY-22
  6″
110
10
0.5-20000
510
55
410
STY-24
  6″
139
10
0.5-20000
360
75
410
STY-26
  8″
240
10
0.5-30000
270
132
410
SELECT液下齿轮泵特点：
       采用美国先进的模块化设计理念。
       使用方便，运转周期长。
       配备变频器，可实现流量计量控制。
       泵体材料：铸铁、球墨铸铁、304、316可满足不同介质的需求。
       制作过程精细，确保产品质量。
       输送流量稳定，脉动性小。
       输送介质连续性好，不会产生涡流及空载运行。
       出口管道可带保温夹套。
       可实现正反转运转，当液下入口被堵时，利用反转推力可将入口渣物冲走。
       间隙调整，泵运转一定周期后，通过间隙调整使泵达到启用时的流量效果。

应用行业：

       应用于石油、化工、化纤、粘胶、硫酸、液碱、沥青等行业中，通过液下齿轮泵就能直接将储罐中液体输送到工艺管路中。完全防止泄露，减轻有毒有害泄漏液体对工人的伤害，改变工厂和环境带来的污染。

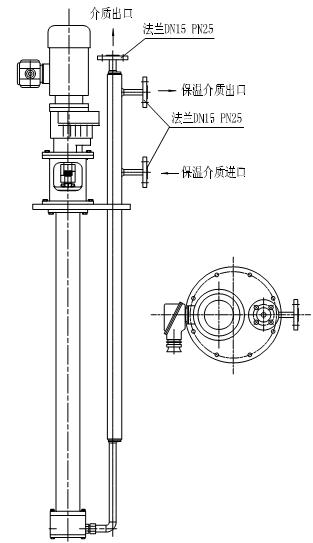

保温夹套液下齿轮泵安装图
   主要应用于液态硫磺、液态沥青、液态石蜡、高温煤焦油等需要保温加热的介质中
